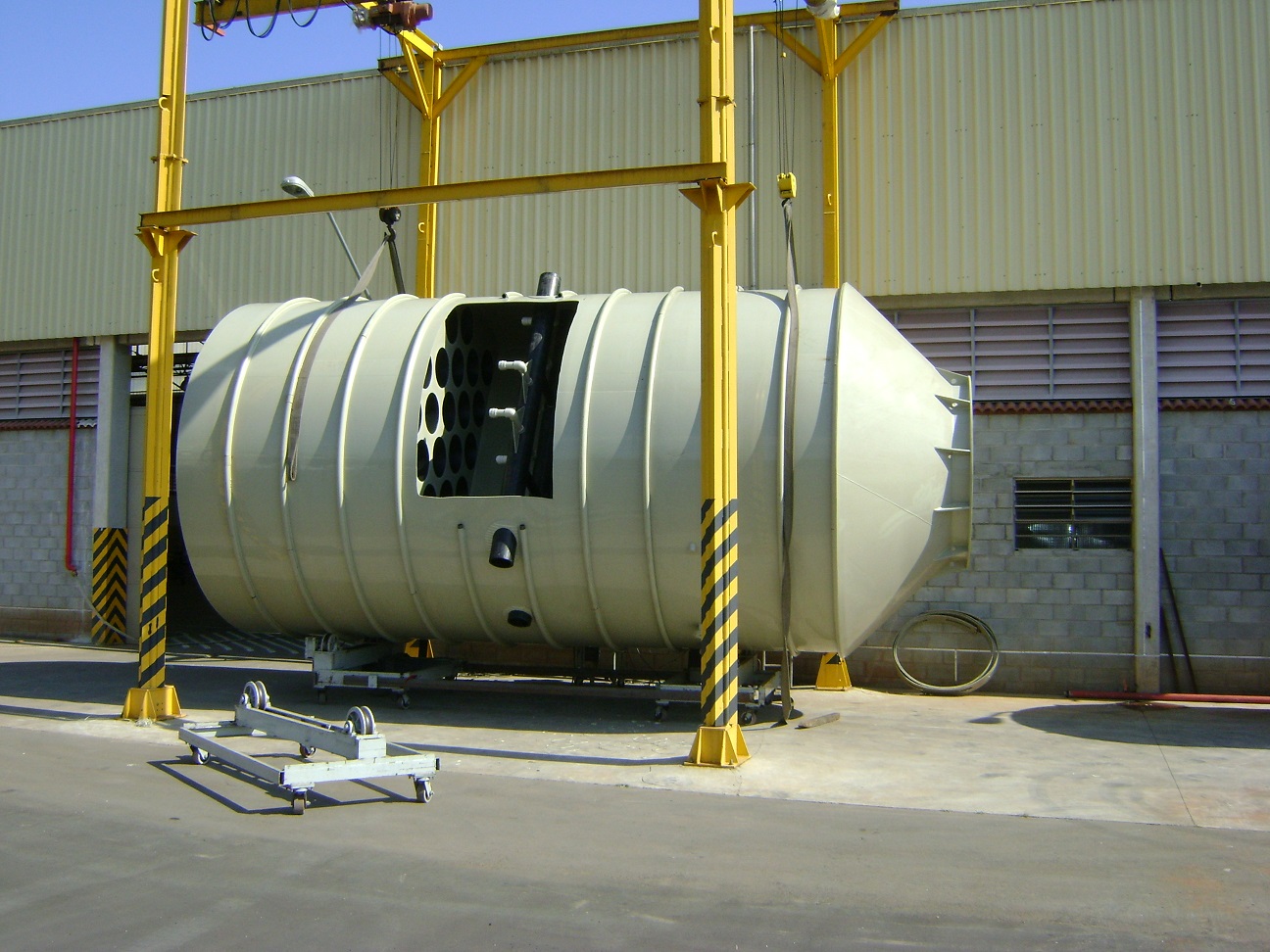

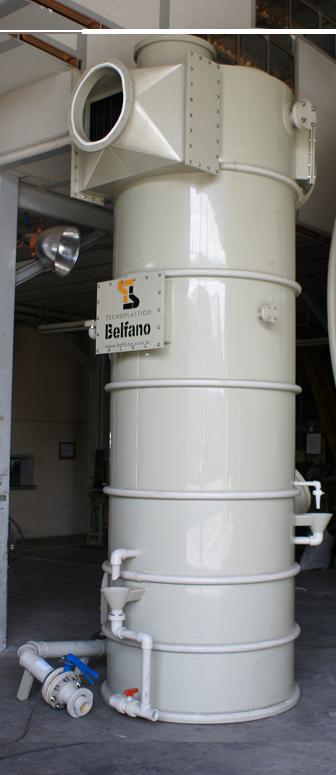

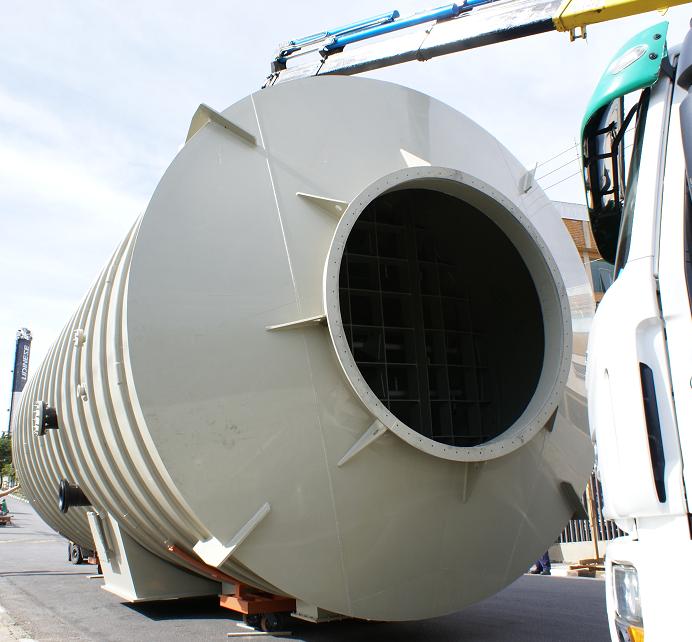

Lavador e Depurador de Gases Venturidro Belfano®
Produto patenteado
Equipamentos Antipoluição
Projetos específicos
Aplicações
Durabilidade
Fabricado dentro dos padrões de qualidade exigidos, o Lavador e Depurador de Gases Venturidro Belfano® possui vida útil acima de 20 anos, com garantia total de 12 meses e assistência técnica permanente.
Qualidade testada e comprovada por inúmeros clientes, entre eles:
ADM do Brasil * Alcoa alumínio * Anglo American * Anglo Gold * Arsenal da Marinha * Baterias Moura * Bayer * Brametal * Bristol e Pivaudram * Cargill Agrícola * CBA – Cia Brasileira de Alumínio * ELEB Equipamentos * IFF Essenciais * Gerdau * Incomisa * Ingredion * Papaiz Nordeste * Parque da Aeronáutica * SAE Towers Torres Transmissão * Serras do Oeste Mineração * Tramontina * TRW Automotive *,
entre outros.

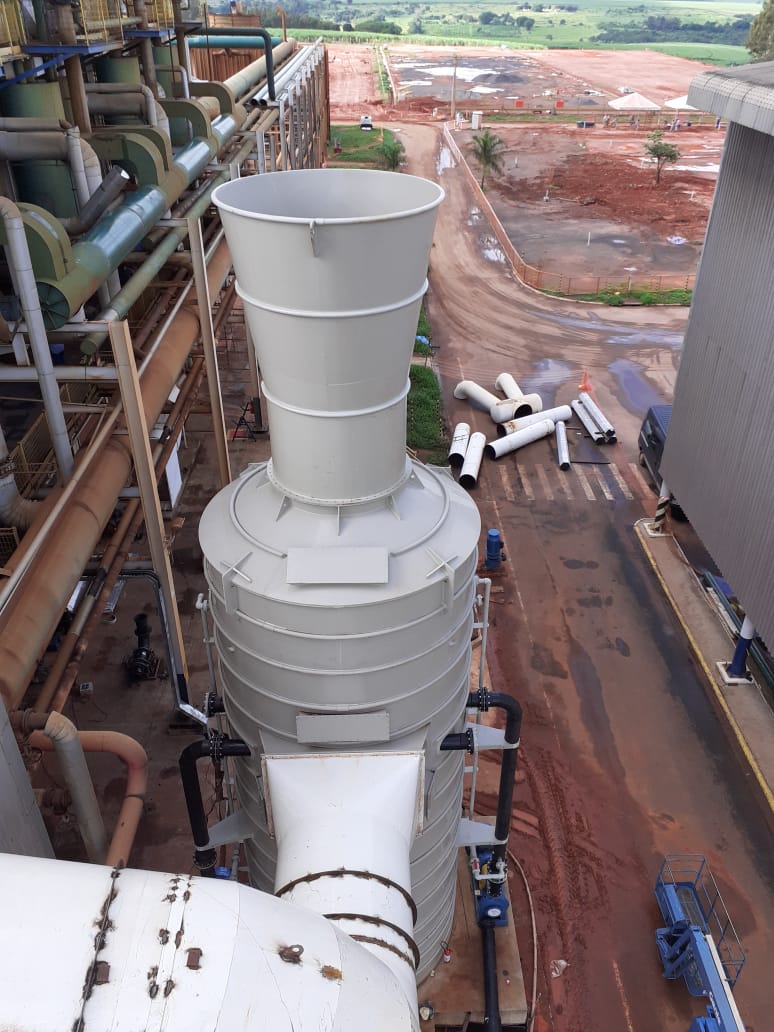

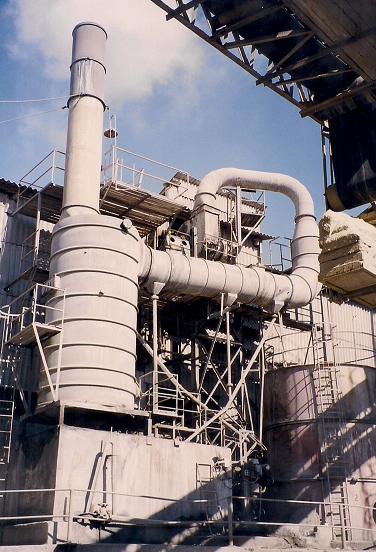

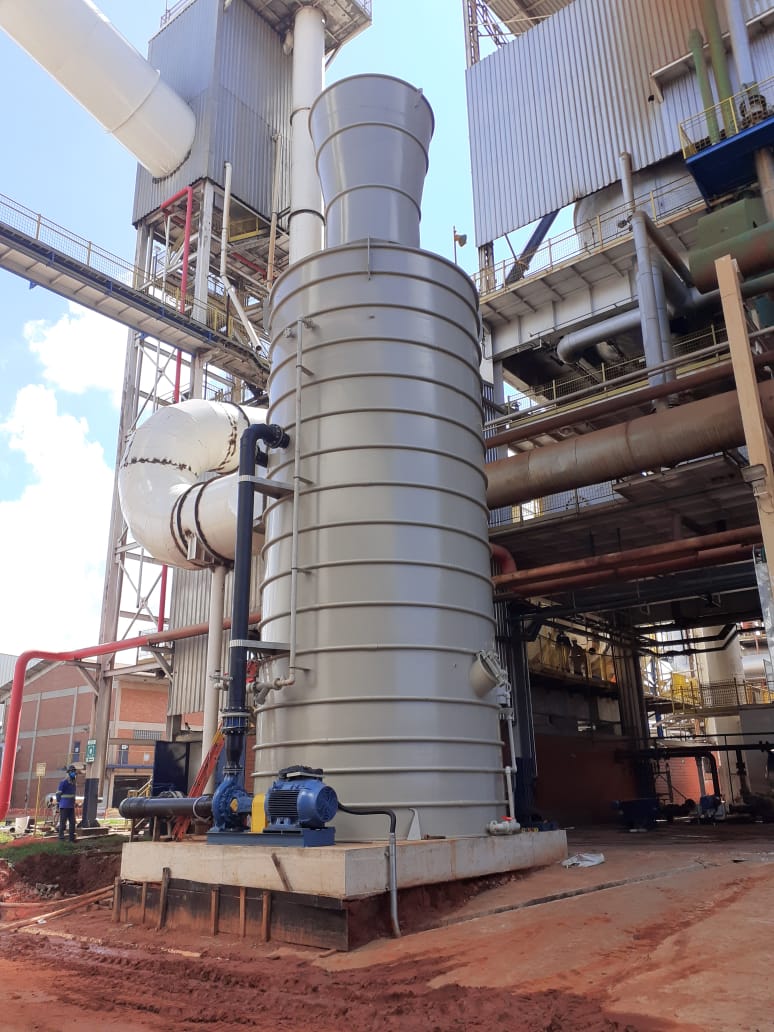

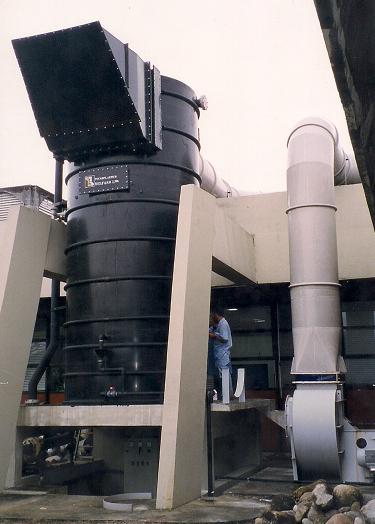

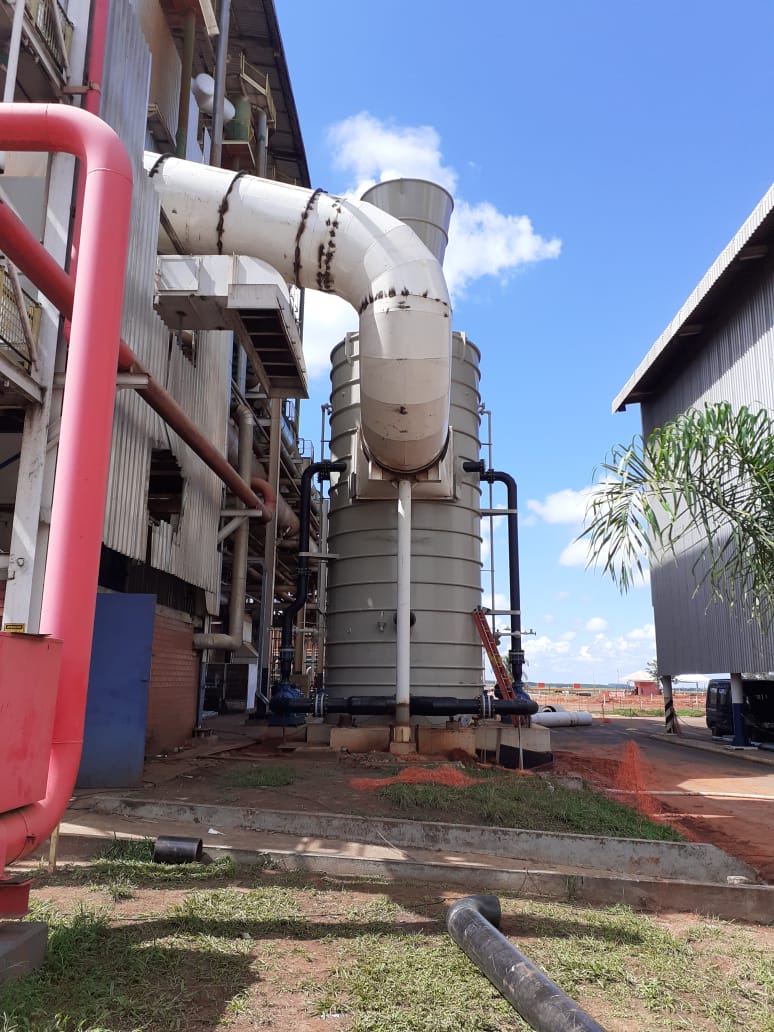

Mais de 1300 instalações executadas e em funcionamento.
Tabela Técnica Venturidro-Belfano®
Nº | Capacidade M3/h |
Altura mm |
Diâmetro mm |
Consumo Líquido L/h |
1 | 3.200 | 3.500 | 900 | 5 |
2 | 3.600 | 3.900 | 900 | 6 |
3 | 4.000 | 4.120 | 1.200 | 7 |
4 | 4.800 | 4.120 | 1.300 | 8 |
5 | 5.700 | 4.470 | 1.400 | 9 |
6 | 7.600 | 4.650 | 1.500 | 12 |
7 | 9.300 | 4.870 | 1.600 | 15 |
8 | 12.400 | 4.900 | 1.700 | 20 |
9 | 15.000 | 5.500 | 1.800 | 25 |
10 | 20.000 | 5.650 | 2.000 | 35 |
11 | 25.000 | 5.650 | 2.200 | 45 |
12 | 35.000 | 5.950 | 2.600 | 55 |
13 | 45.000 | 7.320 | 3.000 | 75 |
14 | 60.000 | 7.350 | 3.200 | 90 |
15 | 75.000 | 8.190 | 3.800 | 140 |
16 | 90.000 | 8.465 | 4.000 | 150 |
17 | 120.000 | 10.470 | 4.000 | 180 |
20 | 150.000 | 10.470 | 4.500 | 220 |
Modelo Especial | ||||
A | 1.100 | 3.260 | 900 | 2 |
O VENTURIDRO-BELFANO® veio Revolucionar os sistemas de Controle de poluíção de ar, excedendo às normas de anti-poluíção para lavagem, absorção e neutralização de gases, elaboradas pela CETESB.
Características
- O Lavador de gases VENTURIDRO-BELFANO® é executado totalmente em polipropileno, sendo portanto imune ao ataque de gases corrosivos.

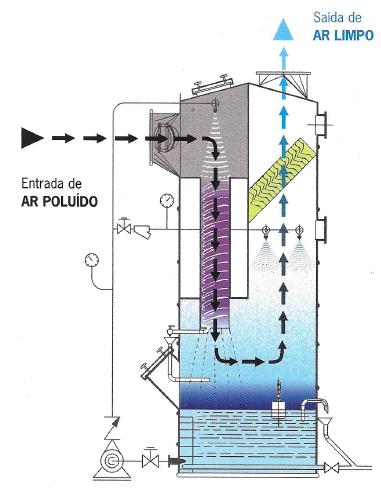

Funciona pelo princípio de ejetor hidráulico de alta pressão e alta turbulência (pressão no ejetor 40 a 50 m CA). - O líquido é ejetado em alta velocidade para uma garganta cônica, provocando o vácuo necessário para a aspiração adequada em todos os pontos da linha, além de vencer as perdas intrínsecas do lavador, dispensando desta maneira o uso de Exaustor.
- Este fato torna o equipamento totalmente silencioso (o índice de ruído não excede 65 db), permitindo a instalação dentro do recinto fabril, caso seja necessário.
- O Venturídro reúne cinco modalidades de lavagem num único aparelho, proporcionando desta maneira, uma elevadíssima eficiência na absorção dos gases, eficiência esta, absolutamente constante ao longo do tempo.
Lavador tipo VENTURI: pulverização do liquido na garganta (cada litro d’água pulverizado em gotas resulta em uma superfície de contato de 12m2).
Lavador de impactação: contato do liquido e do ar nos canais de lavagem em alta turbulência.
Lavador por expansão ou umidificacao: expansão do gás e impacto sobre a superfície do liquido no tanque.
Lavador de espuma: o gás atravessa uma camada de espuma que e formada na superfície do tanque.
Lavador tipo Spray: o ar, praticamente limpo, toma o sentido vertical em baixa velocidade e recebe a lavagem final por uma bateria de pulverizadores em contra-corrente.
Características do Venturidro Belfano®
- Econômico, silencioso e isento de vibrações
- Dispensa o uso de exaustor
- É totalmente anti-corrosivo
- Executado em Polipropileno
- Pode trabalhar com gases até 90ºC e mais com zona de pré-resfriamento
- Proporciona uma eficiência constante, mesmo com grande variação de concentração de gás na entrada
