Exaustores Centrífugos

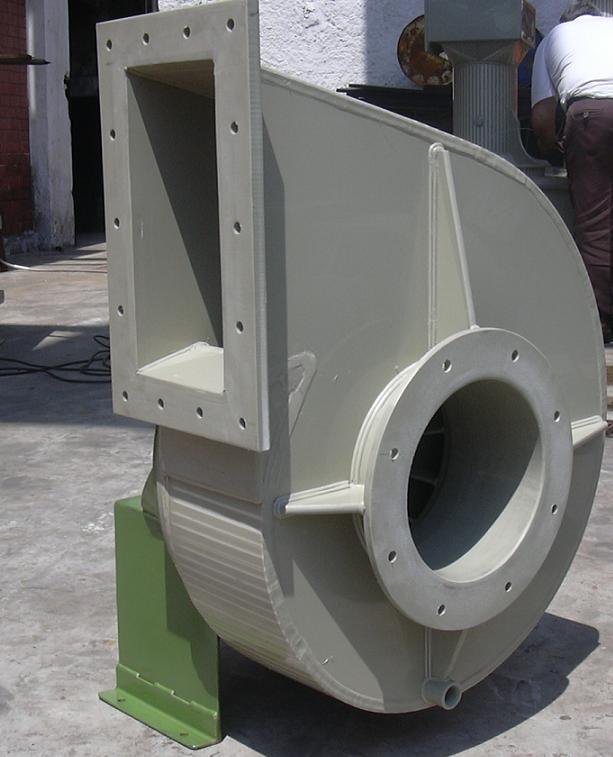

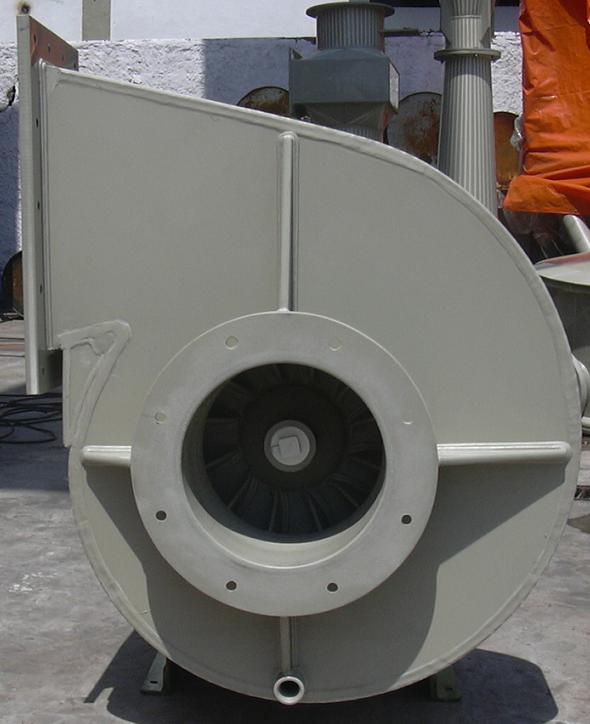

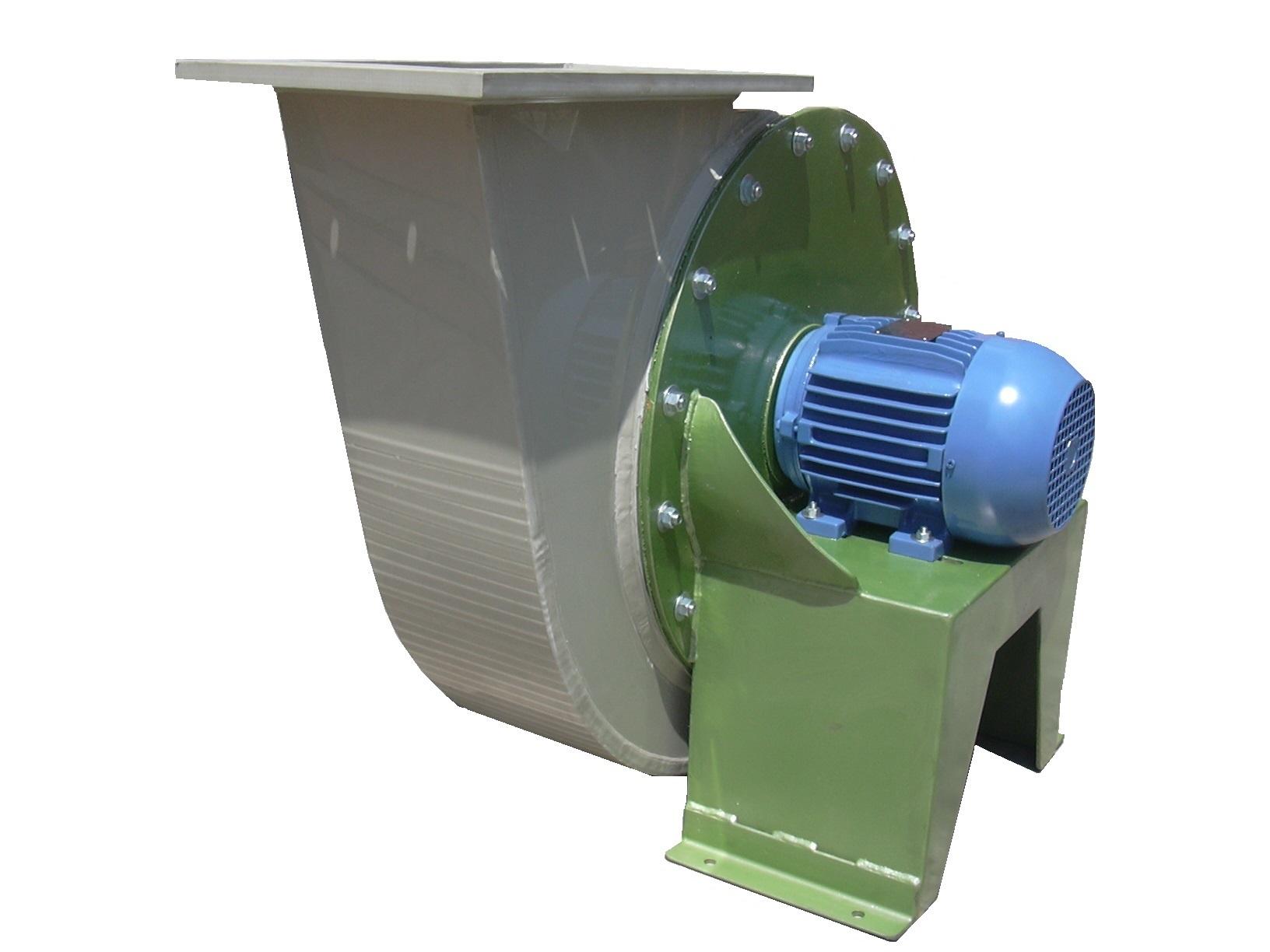

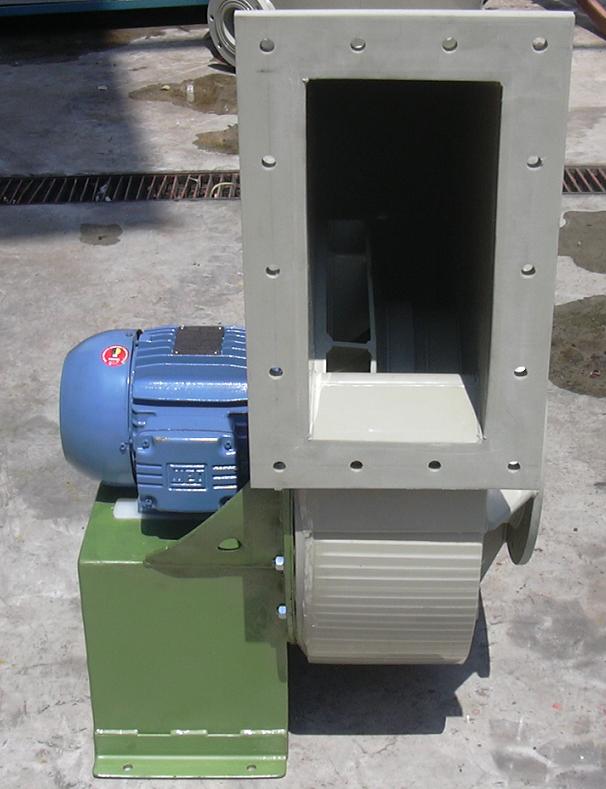

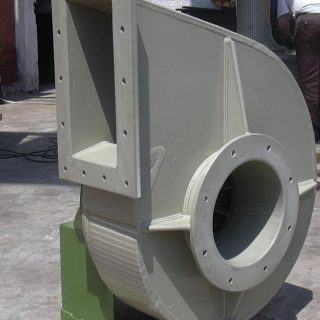

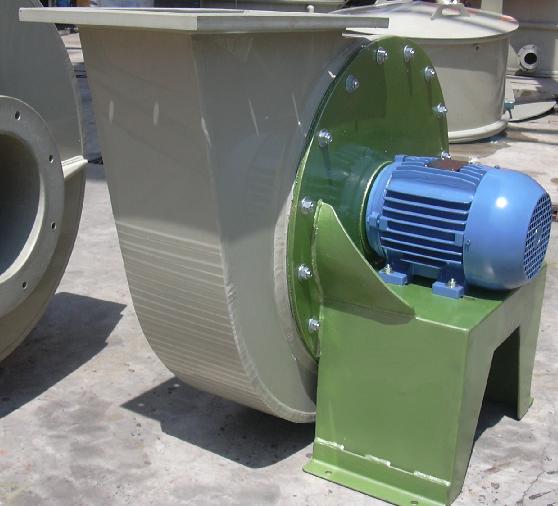

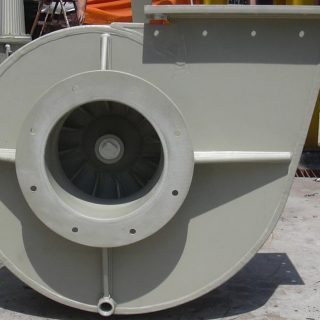

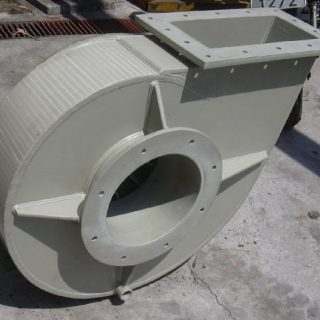

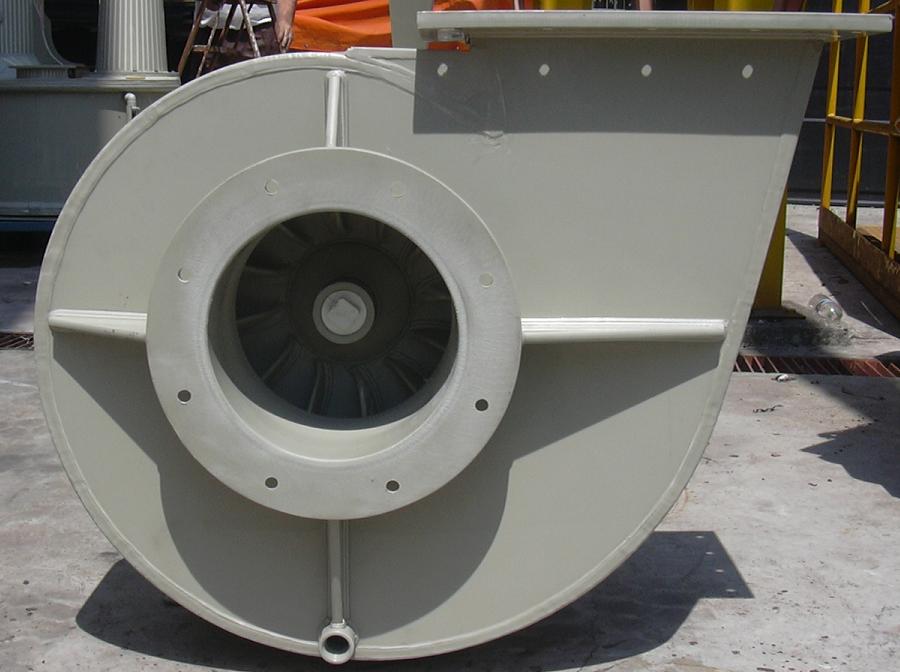

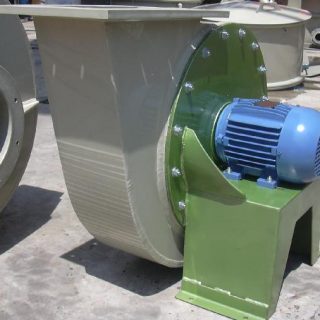

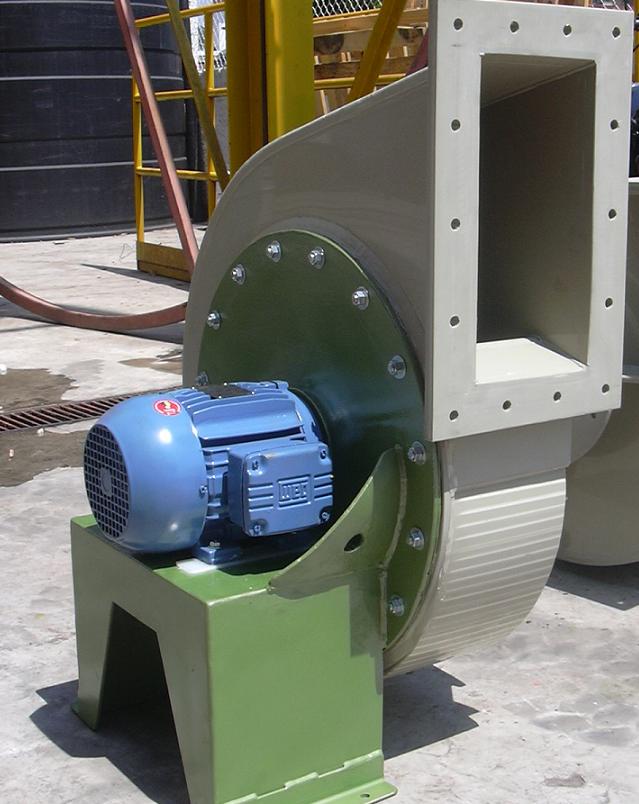

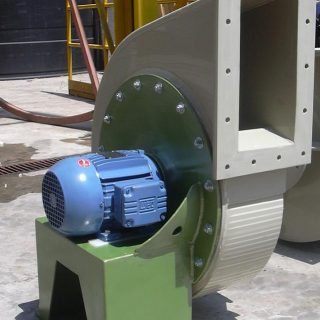

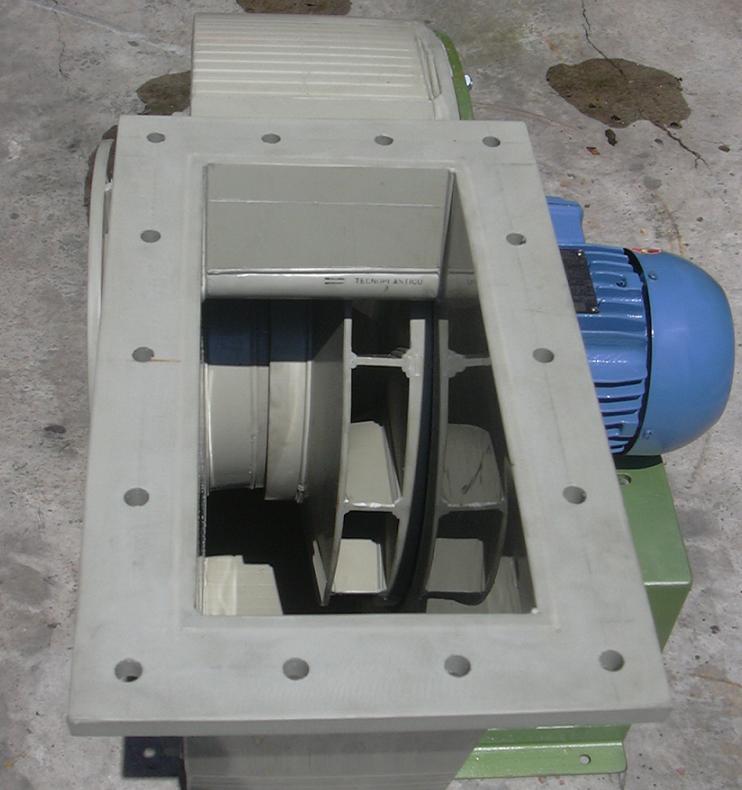

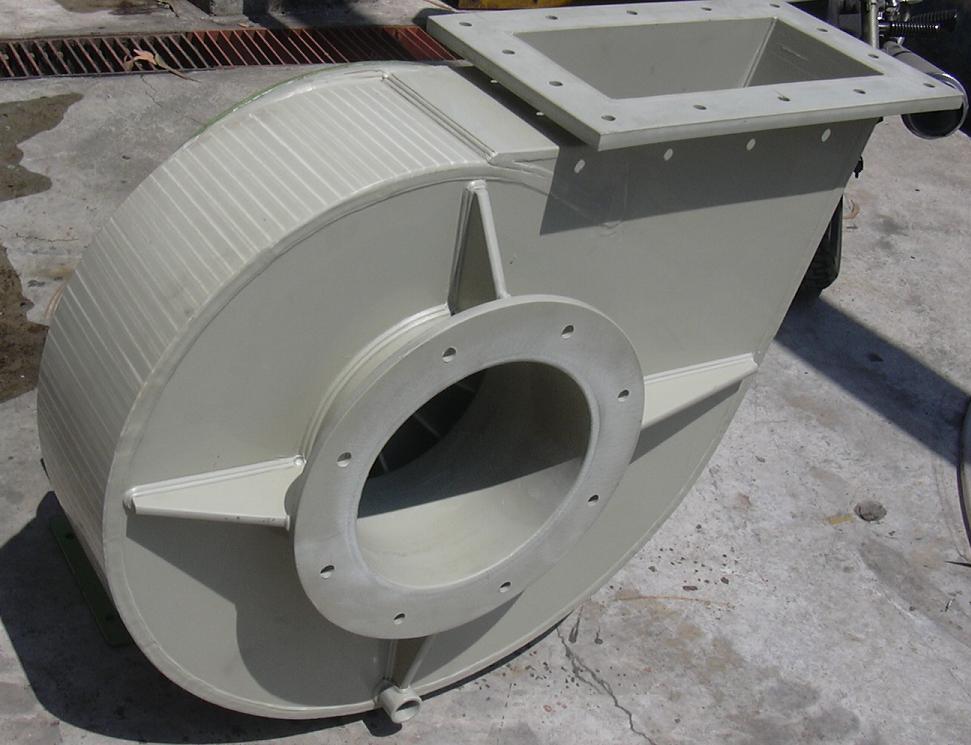

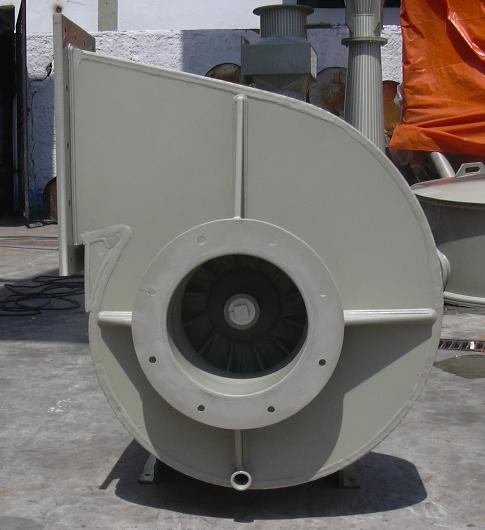

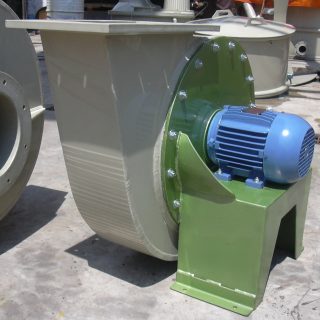

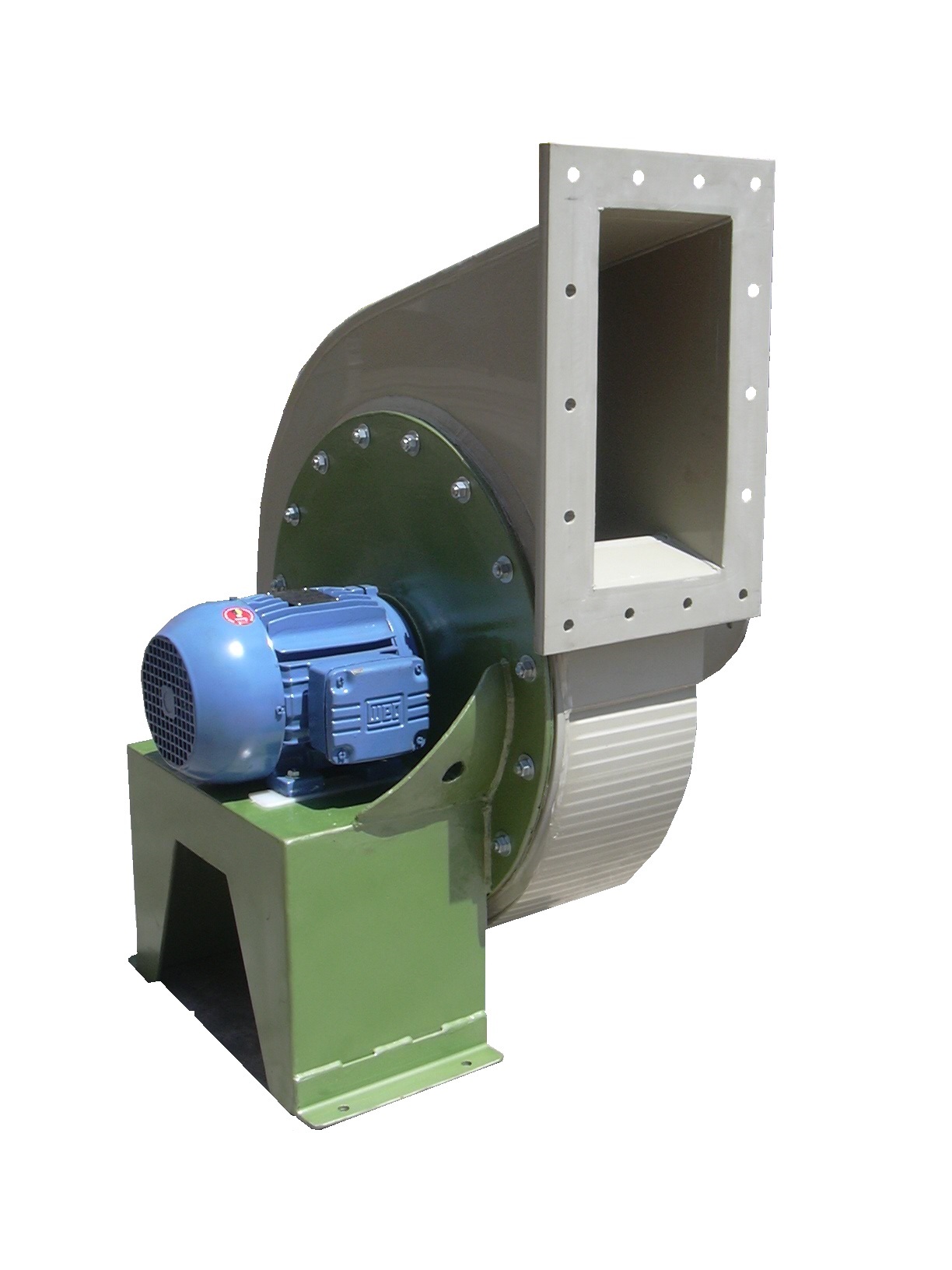

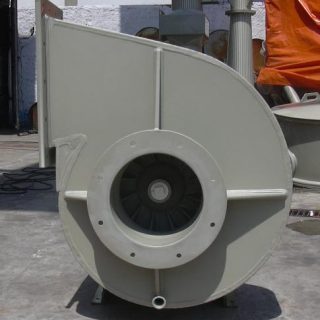

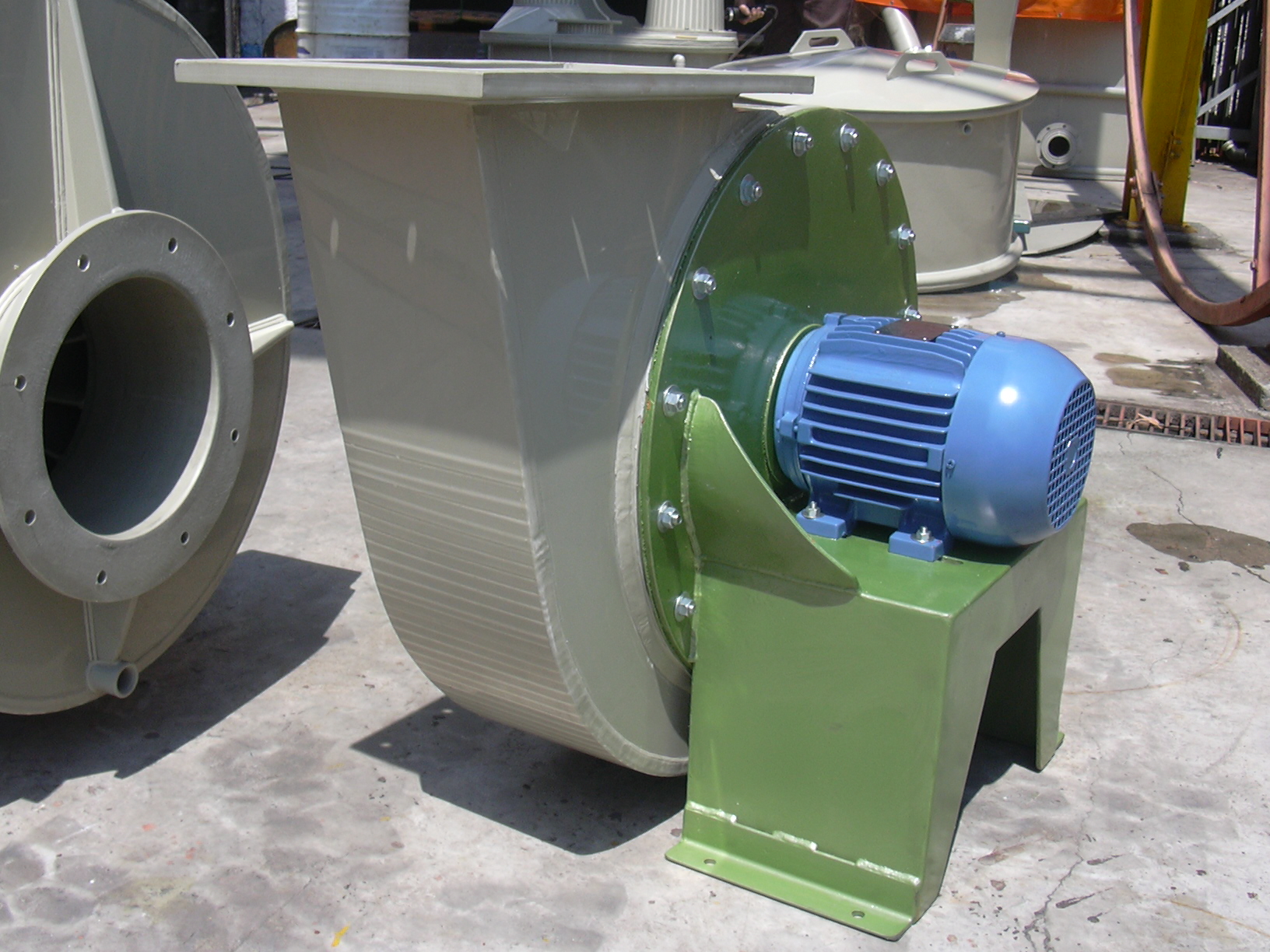

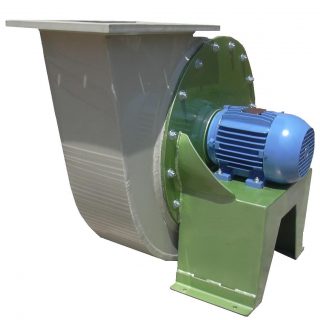

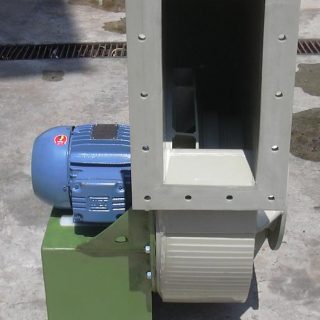

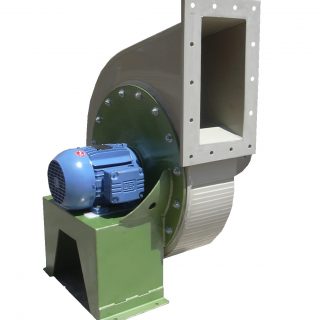

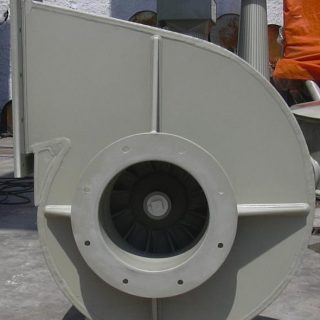

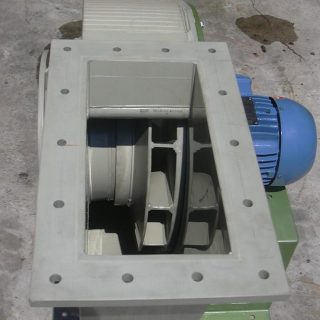

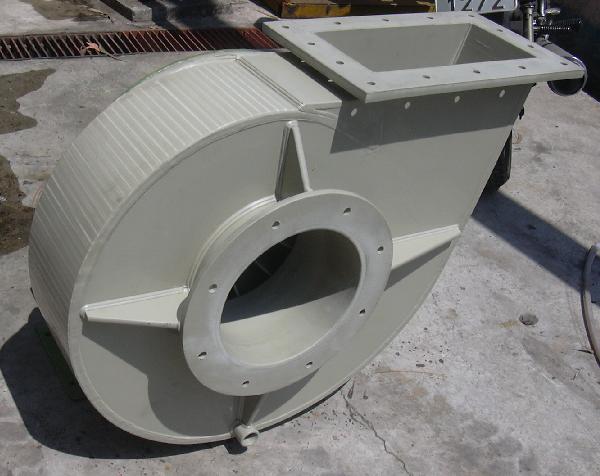

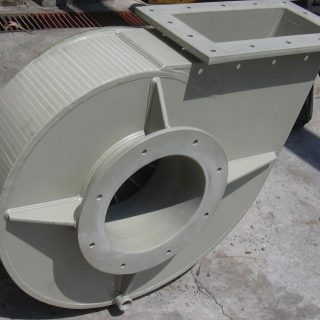

Exaustores centrífugos em PP com rotor em PVC ou PP Peças.

Solicite mais informações




    Autorizo o contato por WhatsApp


    Estou de acordo com as Políticas de Privacidade do site (link abaixo do formulário)

    Ao enviar este formulário você concorda com a Política de Privacidade do site, onde descrevemos como são tratados os dados enviados.

    Posições

    OBS: Posição vista para entrada do ar. (boca aspirante)

    Tabela Técnica Ventilador TBL-Série 10 Tipo Limit Load Belfano®

    TAMANHO ROTAÇÃO R.P.M. VAZÃO M³/H PRESSÃO M.M.C.A. CONSUMO H.P MOTOR H.P.
    200 1150 600 –   1000 170 – 12 0,10 0,50
    200 1750 950 – 1600 38 – 28 0,33 0,50
    250 1150 1200 – 2100 26 – 20 0,33 0,50
    250 1750 1800 – 3100 60 – 43 0,98 1,50
    300 1150 2100 – 3500 38 – 27 0,98 1,50
    300 1750 3300 – 5500 90 – 63 3,30 4,00
    350 860 2600 – 4300 30 – 21 0,83 1,00
    350 1150 3400 – 5700 53 – 38 1,62 2,00
    350 1750 5000 – 8700 120 – 85 6,30 7,50
    400 860 3600 – 6000 36 – 26 1,30 1,50
    400 1150 5000 – 8300 67 – 47 3,30 4,00
    450 860 5200 – 9000 47 – 34 2,35 3,00
    450 1150 7000 – 12000 85 – 60 6,30 7,50
    500 860 7400 – 12000 60 – 43 3,30 4,00
    500 1150 9500 – 16000 105 – 75 9,75 10,00
    550 860 9500 – 16000 70 – 50 6,30 7,50
    550 1150 13000 – 22000 130 – 92 16,30 20,00
    600 860 13000 – 22000 90 – 62 9,75 10,00
    650 860 16000 – 25000 96 – 68 16,30 20,00
    700 860 19000 – 32000 110 – 78 22,80 25,00
    OBS.: ACIONAMENTO DIRETO

    Tabela Técnica Ventilador TBL-Série 12 Tipo Limit Load Belfano®

    TAMANHO ROTAÇÃO R.P.M. VAZÃO M³/H PRESSÃO M.M.C.A. CONSUMO H.P MOTOR H.P.
    200 1150 470 – 670 10 – 08 0,12 0,50
    200 1750 700 – 1000 21 – 18 0,16 0,50
    250 1150 900 – 1300 14 – 12 0,16 0,50
    250 1750 1400 – 2000 34 – 28 0,60 1,00
    300 1150 1600 – 2300 22 – 18 0,40 0,75
    300 1750 2400 – 3600 50 – 41 1,61 2,00
    350 860 1900 – 2800 17 – 14 0,40 0,75
    350 1150 2500 – 3800 28 – 24 0,80 1,50
    350 1750 3800 – 5500 65 – 55 2,82 4,00
    400 860 2600 – 4000 20 – 17 0,60 1,00
    400 1150 3600 – 5300 36 – 30 1,61 2,00
    450 860 3900 – 5800 26 – 22 1,21 2,00
    450 1150 5200 – 7500 46 – 38 2,82 4,00
    500 860 5300 – 7800 32 – 26 2,01 3,00
    500 1150 7100 – 10500 58 – 48 4,02 5,00
    550 860 7200 – 10700 40 – 33 2,82 4,00
    550 1150 9500 – 14500 73 – 62 8,04 10,00
    600 860 9500 – 14000 47 – 39 6,03 7,50
    650 860 11500 – 17000 53 – 45 8,04 10,00
    700 860 14000 – 21000 63 – 52 8,04 10,00
    OBS.: ACIONAMENTO DIRETO

    Tabela Técnica Ventilador TBL-Série LL Tipo Limit Load Belfano®

    TAMANHO ROTAÇÃO R.P.M. VAZÃO M³/H PRESSÃO M.M.C.A. CONSUMO H.P MOTOR H.P.
    200 1150 670 – 1000 21 – 19 0,13 0,50
    200 1750 1000 – 1600 48 – 45 0,54 0,75
    250 1150 1300 – 2000 32 – 28 0,40 0,75
    250 1750 2000 – 3100 75 – 67 1,34 2,00
    300 860 1800 – 2700 26 – 24 0,40 0,75
    300 1150 2400 – 3600 48 – 44 1,07 1,50
    300 1750 3600 – 5500 110 – 100 4,02 5,00
    350 860 2800 – 4300 36 – 34 1,07 1,50
    350 1150 3800 – 5800 65 – 60 1,88 3,00
    350 1750 5800 – 8800 155 – 140 8,04 10,00
    400 860 4000 – 6200 45 – 41 1,34 2,00
    400 1150 5500 – 8300 84 – 76 4,02 5,00
    450 860 5800 – 8800 58 – 53 2,68 4,00
    450 1150 8000 – 1200 110 – 98 8,04 10,00
    500 860 8000 – 12300 72 – 65 5,36 7,50
    500 1150 11000 – 16500 130 – 120 13,41 15,00
    550 860 10700 – 16000 90 – 82 8,04 10,00
    550 1150 14000 – 21000 155 – 145 21,45 25,00
    600 860 14500 – 21000 100 – 98 13,41 15,00
    650 860 17000 – 26000 120 – 110 21,45 25,00
    700 860 20500 – 32000 135 – 120 26,81 30,00
    OBS.: ACIONAMENTO DIRETO

    Tabela Técnica Ventilador TBL-Série 16 Tipo Soprador Belfano®

    TAMANHO ROTAÇÃO R.P.M. VAZÃO M³/H PRESSÃO M.M.C.A. CONSUMO H.P MOTOR H.P.
    200 860 380 – 550 18 – 16 0,13 0,50
    200 1150 500 – 750 31 – 28 0,13 0,50
    200 1750 780 – 1150 75 – 65 0,46 0,75
    250 860 7400 – 1000 28 – 25 0,16 0,50
    250 1150 1000 – 1350 50 – 45 0,36 0,75
    250 1750 1500 – 2100 118 – 105 1,34 2,00
    300 860 1250 – 1650 39 – 36 0,34 0,50
    300 1150 1750 – 2250 72 – 66 0,84 1,50
    300 1750 2700 – 3300 170 – 160 4,00 5,00
    350 860 2000 – 2600 54 – 50 0,74 1,50
    350 1150 2700 – 3400 97 – 90 2,14 3,00
    400 860 3100 – 3700 72 – 67 1,88 3,00
    400 1150 4100 – 5000 128 – 120 4,16 5,00
    450 860 4300 – 5200 92 – 86 2,68 4,00
    450 1150 5800 – 7100 165 – 155 7,64 10,00
    500 860 6000 – 7000 112 – 107 4,96 6,00
    550 860 7800 – 9200 136 – 130 6,70 10,00
    600 860 10000 – 13000 155 – 145 13,00 15,00
    OBS.: ACIONAMENTO DIRETO

    Tabela Técnica Ventilador TBL-Série 20 Tipo Limit Load Belfano®

    TAMANHO ROTAÇÃO R.P.M. VAZÃO M³/H PRESSÃO M.M.C.A. CONSUMO H.P MOTOR H.P.
    200 1750 480 – 960 31 – 14 0,13 0,50
    250 1750 950 – 1950 50 – 31 0,31 0,50
    300 1150 1250 – 2250 34 – 15 0,35 0,75
    300 1750 1900 – 4000 80 – 36 1,50 2,00
    350 860 1350 – 2700 23 – 10 0,23 0,50
    350 1150 1750 – 3600 42 – 19 0,54 1,00
    350 1750 2700 – 5500 100 – 45 2,00 3,00
    400 860 1900 – 3900 30 – 13 0,60 ,1,00
    400 1150 2600 -5100 52 – 23 1,00 1,50
    450 860 2700 – 5500 39 – 17 0,74 1,00
    450 1150 3600 – 7300 70 – 30 2,20 3,00
    500 860 3800 – 7600 47 – 21 1,40 2,00
    500 1150 5000 – 10100 85 – 37 3,90 5,00
    550 860 5200 – 10500 60 – 26 2,70 4,00
    550 1150 7000 – 14500 108 – 48 5,40 7,50
    650 860 7600 – 15500 76 – 33 4,00 5,00
    700 860 11000 – 22000 97 – 42 7,10 10,00
    *800 860 15000 – 30000 130 – 70 12,50 15,00
    OBS.: ACIONAMENTO DIRETO *MODELO ESPECIAL SOB CONSULTA
